Menşe yeri:
Shenzhen Çin
Marka adı:
Inrover
Sertifika:
ISO9001
Model numarası:
Schaublin W20
Bizimle İletişim

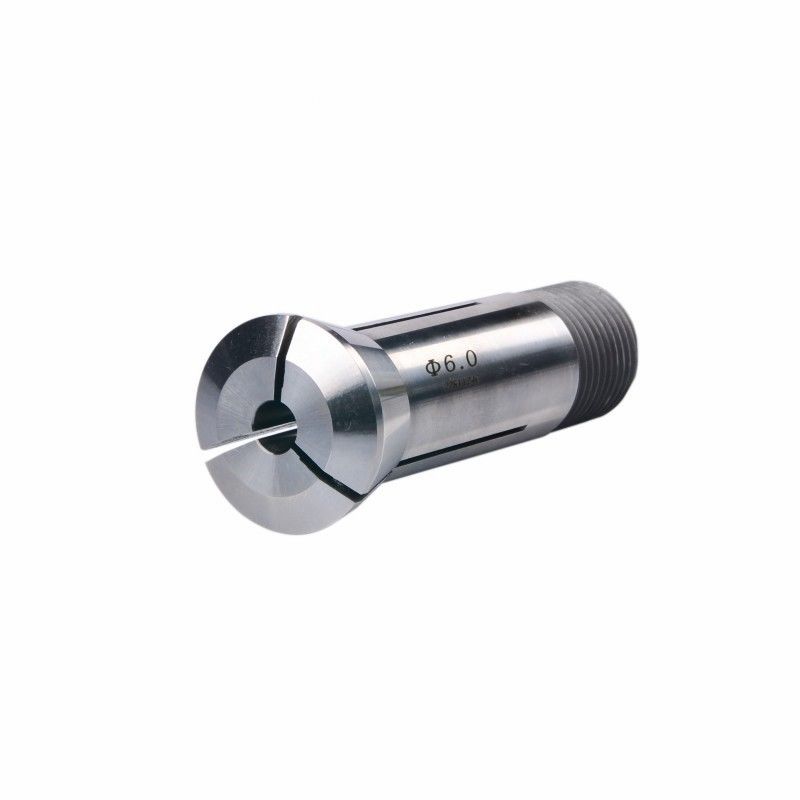

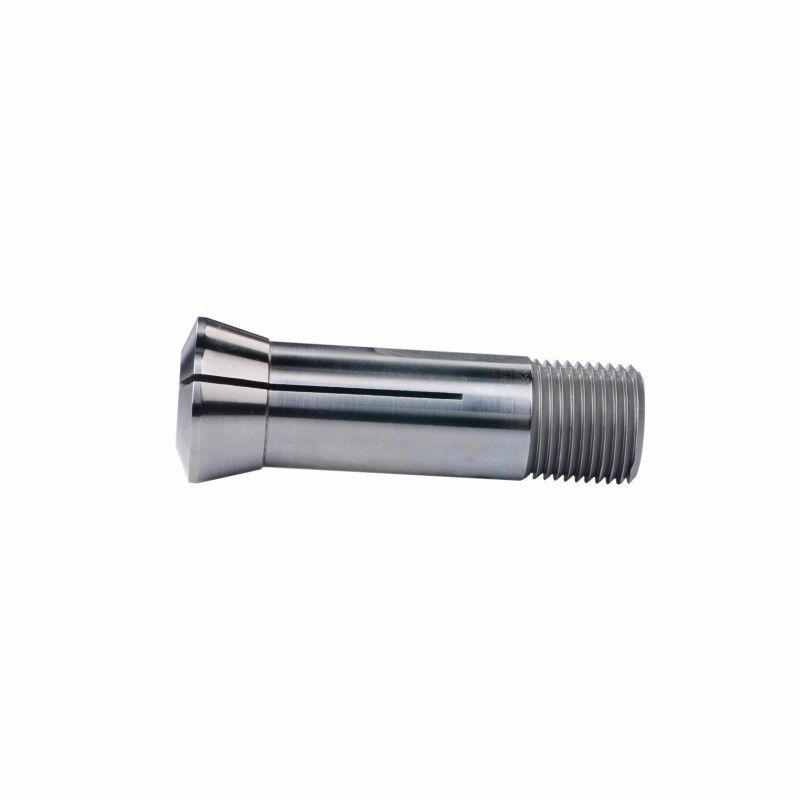

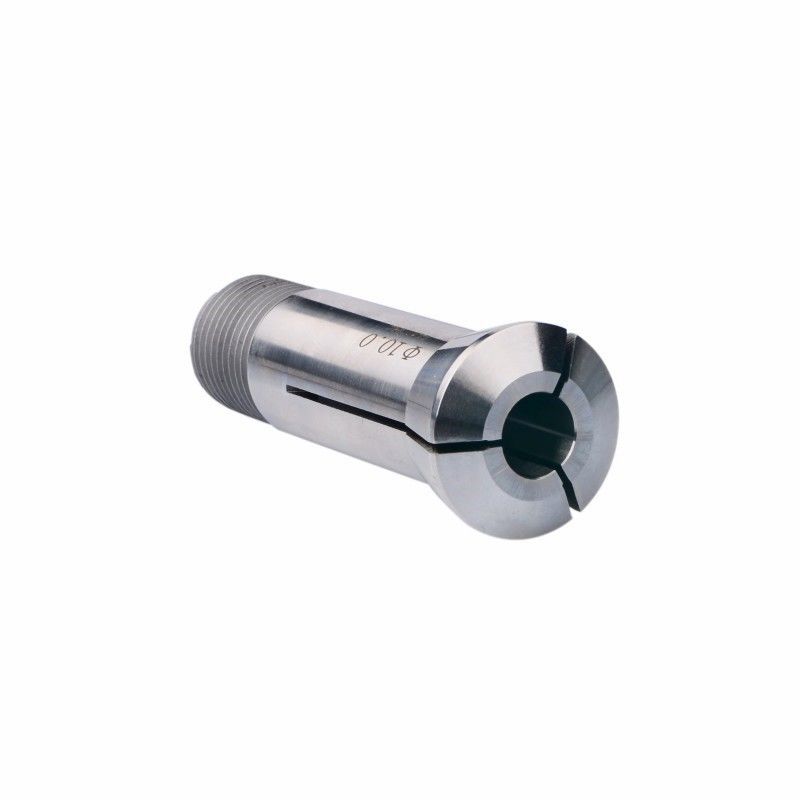

Yüksek hassasiyetli Schaublin W20 W12 W25 acil durum kolları W tipi
| No. | A | B | C |
Ø
|
E | F | G | α | İncir |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31.4x1.27/60°
|
10°3'
|
1 |
Teknik parametreler:
| Ürün özelliği | Açıklama |
|---|---|
| Malzeme | Karbid/bağımlı çelik |
| Konuslu Anahtar | İsteğe Göre Yapabilir |
| Çukur yüzeyini sıkıştırmak | Yumuşak / Çürük |
| Tam bir set | Ana Kolye, Alt Kolye, Rehber Bush, Bar Feeder Chuck |
| Uygulama | CNC Dönüştürme |
| Sıkıştırma deliği şekli | Yuvarlak/ Hex/ Kare/ Dikdörtgen/ Üçgen/ Adım Deliği/ Elips/ Sekizgen/ Altı yuva Deliği/ Özel Delik |
1Malzeme: Karbid, düşük aşınmayı ve kollerin daha uzun ömrünü sağlar.
2Doğruluk: makineli parçaların doğruluğunu artırmaya yardımcı olabilecek yüksek kaliteli yüzey bitirme ile kaydırma uygunluğuna uygun sıkı toleranslar.
3Dayanıklılık: Yüksek Kaliteli Çelik ve Kullanımlara dayanıklı, sık sık değiştirme ve bakım gereksinimini azaltan Karbitlerden yapılır, uzun çalışma ömrü
4Uyumluluk: Çok çeşitli Makine modelleri ve sürümleri ile uyumlu olarak tasarlanmıştır, bu da onları dünyanın her yerinde kullanmaya uygun hale getirir.
5Performans: Çevrimiçi yüklemeye en iyi dayanıklılığı ve çeşitli işleme uygulamalarında mükemmel performansı sağlamak için tasarlanmıştır.
6Özellik: Farklı uygulamalara uygun olarak farklı boyutlarda, şekillerde ve malzemelerde geniş yelpazede kolye ve rehber çalılar tedarik ediyoruz.
7Kalite kontrolü: Kullanım ve güvenilirliğin en yüksek standartlarına uygun olmasını sağlamak için her üretim aşamasında sıkı bir kalite kontrolüne sahibiz.
Sorgularınızı doğrudan bize gönderin.
